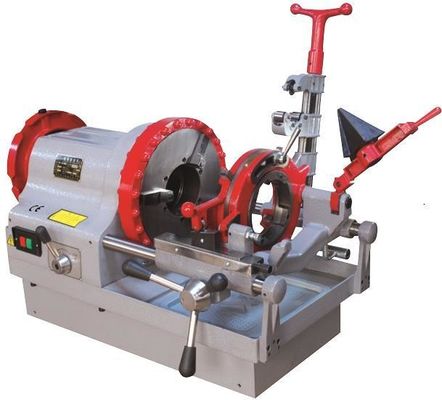

STT100 1/2-4 "automático 900w portátil cortador de tubos elétricos e filtro de trabalho pesado

STT100 1/2-4 "automático 1100w cortador de tubos elétricos portáteis e triturador tarefa pesada

Introdução

Esta máquina é aplicável ao corte, rosqueamento e chamfering de buracos internos (o chamferer é opcional) de tubos para água, eletricidade e gás,e tem o dispositivo de cópia capaz de cortar automaticamente o fio do tubo cônico padrão, com um dispositivo de fixação fiável e um sistema avançado de arrefecimento e lubrificação.e evitar a deformação e deslizamento da pinça do tuboEsta máquina é amplamente utilizada na instalação de equipamentos, construção e outras indústrias, considerada como o equipamento ideal para melhorar a eficiência do trabalho,acelerar o progresso do projeto(É uma máquina de rosca de aço redondo comum, aplicável apenas à rosca de aço redondo comum.O modo de funcionamento e a estrutura da máquina são basicamente os mesmosNão.

Características
Corpo de carcaça, novo e bonito.
O motor de indução de cobre de 900W é acionado separadamente para evitar queimaduras por óleo.
Estrutura independente da caixa de engrenagens, engrenagem equipada de aço ligado, lubrificação a óleo, vida útil duradoura.
Design de engrenagem de duas alavancas, torna a transmissão mais fácil e precisa.
Estrutura de deslocamento de aço fundido mais forte sem risco de rachadura

Dados técnicos

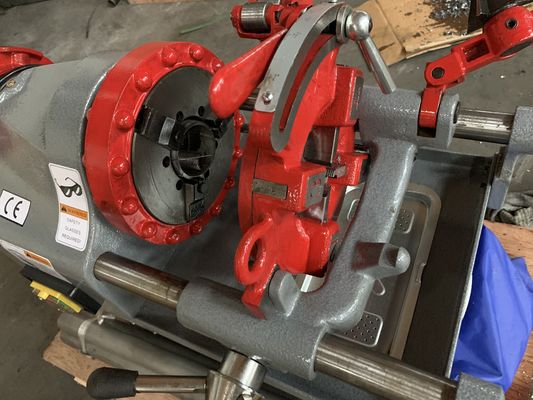

Fotos detalhadas

Guia de operação:

A. Instalação da pinça de tubulação:

(1) Afrouxar os parafusos dianteiros e traseiros, colocar no tubo de um lado do parafusos traseiro.

(2) Agarre o tubo com a mão direita, aperte primeiro o para-choque traseiro e depois aperte o para-choque dianteiro, para fixar o tubo.para prender o tubo com firmeza.

(3) Após a finalização do rosqueamento e do amarramento, empurrar o painel do martelo na direcção oposta, de modo a afrouxar o pivô.

(4) Quando um tubo curto é apertado, o tubo curto deve ter conexão convexa com o troço de rosca.

B. Preparação para filamento

(1) Escolha o fio e a cabeça de fio de acordo com as suas necessidades.

(2) Instalar matrizes de rosca na cabeça da matriz de acordo com o seu número.

(3) Puxar a alça, para bloquear a matriz de rosca.

(4) Ajustar o espaçamento à linha de escala necessária.

(5) De acordo com o tamanho do tubo, ajuste a linha de escala da cabeça da matriz para a posição necessária e bloqueie a porca do cabo.

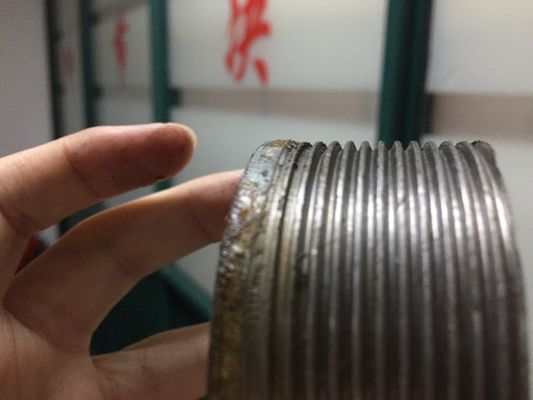

C. Filamentos:

(1) Puxar a armação da faca de corte e o travador; colocar a cabeça da matriz para tocar o bloco de cópia.

(2) Rodar o tubo no sentido anti-horário, rodar a roda manual de corte de alimentação e fazer a cabeça da matriz se aproximar do tubo.

(3) Aplicar força à roda manual do corte de alimentação, até que a cabeça da matriz faça 3 ~ 4 fios no tubo.

(4) Em seguida, soltar a roda de mão de corte de alimentação, para que a máquina começa rosqueamento automático.A matriz de rosca será aberta automaticamente e a rosca é concluída (Z¹₃A máquina de rosca T1M18 deve virar para trás para fazer a saída da matriz de rosca Z1T50A deve ser soltada manualmente.

(5) Parar a máquina. Retornar ao carro, até que toda a cabeça da matriz saia da ponta do tubo. Retirar a cabeça da matriz, bloquear o cabo e puxar a cabeça da matriz.

D. Pontos de atenção durante o enfiado:

(1) Quando a matriz de rosca toca o tubo, aumentar gradualmente a força para apertar a roda manual de corte de alimentação até que a matriz de rosca morde 3 ~ 4 dentes no tubo.Se aplicar uma pequena força para a roda manual de corte de alimentação e fazê-lo sincronizar com roscas morrer, serão produzidos fios de melhor qualidade.

(2) Preste atenção à distância de extensão do tubo.

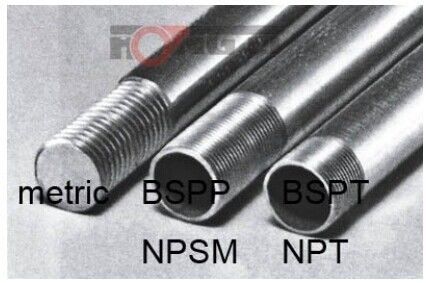

E. Ajuste das especificações dos fios:

A posição de ajuste da especificação do fio foi demarcada antes de sair da fábrica. Se necessário, demarque-a novamente de acordo com o seguinte método.

(1) A parte do componente com regulação de inclinação, marcada com a especificação "2" é ajustada à posição correspondente.

(2) Soltar os parafusos em ambas as extremidades da escala graduada da cabeça da matriz, mover a escala graduada, alinhar a linha da escala com a linha do índice e apertar os parafusos novamente.

F. Desmontagem de matrizes de rosca:

(1) Soltar o cabo da porca da cabeça da matriz, movê-la para a extremidade mais distante e torcê-la ligeiramente.

(2) Mova o bloco de cópia na direção correta, até que o rolo da cabeça da matrize toque a placa base (plano basal).

G. Instalação de matrizes de rosca:

Insira a matriz de rosca correspondente nas ranhuras da matriz em sequência.Quando uma matriz de rosca está danificada, as outras três matrizes de rosca devem ser substituídas ao mesmo tempo, a fim de não afetar a qualidade da rosca.

Nota: quando a matriz de rosca é inserida para corrigir a profundidade da ranhura da matriz, a sua abertura de bloqueio deve ligar-se à chave de bloqueio da placa curva.e a matriz de rosca será posicionada corretamente.

H. Cortar e amolecer: no que se refere ao corte ou amolecimento, cortar antes do amolecimento.

Cortar:

(1) Puxar para cima chamferer e morrer cabeça para cima do tubo.

(2) Coloque a armação da faca de corte e vire a alça da faca de corte.

(3) Rodar a roda manual da alimentação de corte e mover a faca de corte para a posição de corte necessária.

(4) Vire a alça da faca de corte, de modo que a faca de corte e o tubo estejam presos.

(5) Iniciar a máquina, girar lentamente a alça da faca de corte, de modo que a lâmina da faca de corte corta no tubo.o cabo da faca de corte é girado por 1/4 círculo.

Após o corte ser concluído, sair parafuso de alimentação da faca de corte e puxar o quadro da faca de corte para a posição original.

Aviso: se a alça da faca de corte for girada com muita força, quando a faca de corte for cortada no tubo, o tubo pode ficar deformado,A roda da faca de corte pode estar quebrada e o assento da faca de corte pode estar rachado.

Chamfering:

(1) Levante a cabeça da matriz e a faca de corte, coloque a alça com regulação de velocidade na posição de engrenagem alta, abaixe o chamferer, empurre a barra da faca para a direção do tubo,e fazer o cabo chamferer girar 1/4 circunferência para bloquear o cabo da faca.

(2) Iniciar a máquina, girar a roda manual de corte de alimentação, e empurrar o chamferer para o furo interno do tubo.

(3) Parar a máquina depois de concluído o trabalho, puxar para trás a barra da faca, e levantar o chamferer para a posição de inatividade.

Falhas comuns e soluções

Perguntas frequentes

1Como conseguir uma citação precisa de nós?
Forneça-nos os pormenores do material, tais como espessura e largura do metal.
2Qual é o custo de envio da China para o seu país?
Podemos enviar a máquina para o seu porto ou endereço da porta por mar ou avião. Por favor, diga-nos o seu porto mais próximo ou endereço com código postal.entrega conveniente e atempada.
3Termos de pagamento, MOQ, garantia, FOB?
Termos de pagamento: 30% TT pago antecipadamente, o saldo de 70% antes da remessa.
Quantidade mínima de encomenda: 1 conjunto.
FOB: Xangai/Ningbo
Prazo de entrega: 7 dias após receção da encomenda formal e depósito de 30%.
Garantia: 12 meses.
4Qual é o pacote?
Caixa de compensado sem fumigantes.
5E o serviço de comissionamento?
Podemos oferecer serviço de comissionamento, o comprador precisa pagar bilhetes de avião.
6- Qual é a política de garantia e peças quebradas?
O período de garantia do equipamento dura um ano, durante o qual as peças e peças sobressalentes quebradas causadas pela qualidade podem ser oferecidas gratuitamente.
7.Qualquer pergunta, ligue-nos ou envie um e-mail, vamos tentar o nosso melhor para satisfazê-lo.
