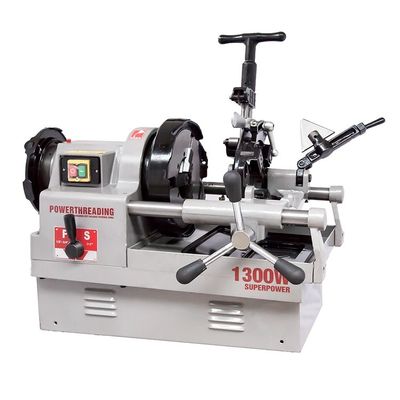

STT80N2 Custom 1300W Automático de 3 polegadas Eletrodoméstico de tubos elétricos portáteis

STT80N2 Atacado Profissional Personalizado 1300W Automático 3 Polegadas Rosqueadeira Elétrica Portátil

Introdução

Esta máquina é aplicável ao corte, rosqueamento e chanframento de furo interno (o chanfrador é opcional) de tubos para água, eletricidade e gás, e possui o dispositivo de cópia capaz de cortar automaticamente a rosca cônica padrão de tubo, com um dispositivo de fixação confiável e um sistema avançado de refrigeração e lubrificação. Portanto, a adoção desta máquina pode prolongar a vida útil da matriz de rosqueamento e evitar a deformação e o deslizamento da braçadeira do tubo, de modo a obter rosca cônica de tubo de alta qualidade. Esta máquina é amplamente utilizada na instalação de equipamentos, construção e outras indústrias, considerada o equipamento ideal para melhorar a eficiência do trabalho, acelerar o progresso do projeto, garantir a qualidade do projeto e reduzir a intensidade do trabalho. (É uma máquina de rosqueamento de aço redondo comum, aplicável apenas ao rosqueamento de aço redondo comum. O modo de operação e a estrutura da máquina são basicamente os mesmos.)

Características

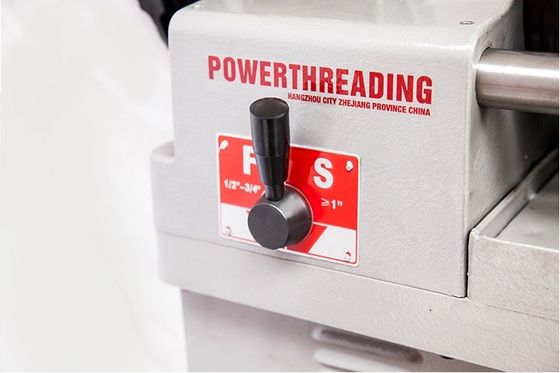

1. 2 velocidades para rosqueamento de alta eficiência

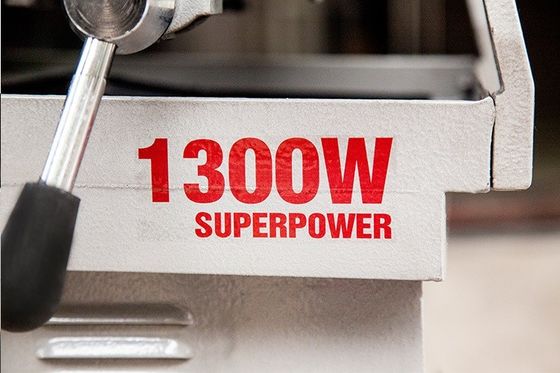

2. Motor de indução de cobre de 1300w, baixo ruído, longa vida útil
3. Caixa de engrenagens de alta velocidade exclusiva com superfície de dente dura, sem troca de alavanca, rosca de dimensão completa de uma vez
4. Design de painel de martelo serrilhado, tubo de fixação firme, operação conveniente
5. Colocação padrão de matriz de cópia tipo abertura rápida, retração automática, alta eficiência
6. Faca de corte de poste de guia duplo é precisa e durável
7. Engrenagem do eixo principal de engrenagem helicoidal de módulo grande, torque super grande para transmissão fácil.
8. Seleção de alta eficiência, qualidade e relação custo-benefício.

Dados técnicos

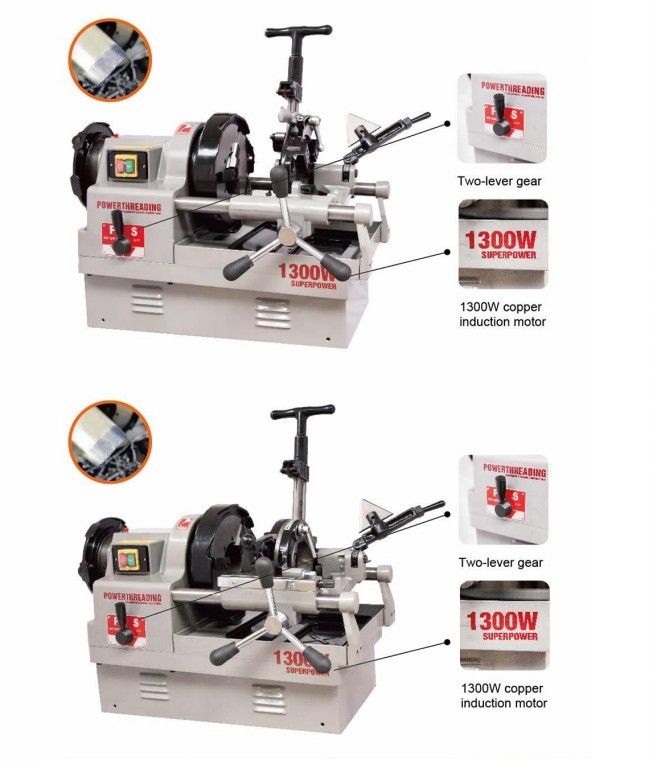

Fotos detalhadas

Guia de operação:

A. Instalação da braçadeira do tubo:

(1) Solte os mandris dianteiro e traseiro, insira o tubo por um lado do mandril traseiro.

(2) Segure o tubo com a mão direita, aperte primeiro o mandril traseiro e depois o mandril dianteiro, para fixar o tubo. Aperte adequadamente o painel do martelo no sentido anti-horário, para fixar firmemente o tubo.

(3) Após concluir o rosqueamento e o chanframento, empurre o painel do martelo em direção oposta, para soltar o mandril.

(4) Ao fixar um tubo curto, o tubo curto deve ter conexão chanfrada com a matriz de rosqueamento. Desta forma, o tubo pode determinar o centro corretamente quando o mandril dianteiro é apertado.

B. Preparação para rosqueamento

(1) Escolha a matriz de rosqueamento e a cabeça da matriz de acordo com sua necessidade.

(2) Instale as matrizes de rosqueamento na cabeça da matriz de acordo com seu número.

(3) Puxe a alavanca para travar a matriz de rosqueamento.

(4) Ajuste o espaçamento para a linha de escala necessária.

(5) De acordo com o tamanho do tubo, ajuste a linha de escala da cabeça da matriz para a posição necessária e trave a porca da alavanca.

C. Rosqueamento:

(1) Puxe a estrutura da faca de corte e o chanfrador; abaixe a cabeça da matriz para tocar o bloco de cópia. Após o posicionamento confiável da cabeça da matriz, pressione o botão para iniciar a máquina.

(2) Gire o tubo no sentido anti-horário, gire o volante de alimentação de corte e aproxime a cabeça da matriz do tubo.

(3) Aplique força ao volante de alimentação de corte, até que a cabeça da matriz faça 3 ~4 roscas no tubo.

(4) Em seguida, solte o volante de alimentação de corte, para que a máquina inicie o rosqueamento automático. Quando o rolo da cabeça da matriz passar pelo bloco de cópia e cair, a matriz de rosqueamento abrirá automaticamente e o rosqueamento estará completo (a máquina de rosqueamento Z¹₃ T–M18 requer que você retorne para fazer a matriz de rosqueamento sair). a matriz de rosqueamento deve ser solta manualmente.

(5) Máquina para. Retorne ao carro, até que toda a cabeça da matriz saia da extremidade do tubo. Retire a cabeça da matriz, trave a alavanca e levante a cabeça da matriz.

D. Pontos de atenção durante o rosqueamento:

(1) Quando a matriz de rosqueamento tocar o tubo, aumente gradualmente a força para apertar o volante de alimentação de corte até que a matriz de rosqueamento morda 3~4 dentes no tubo. Se aplicar uma pequena força ao volante de alimentação de corte e fazê-lo sincronizar com a matriz de rosqueamento, roscas de maior qualidade serão produzidas.

(2) Preste atenção à distância de extensão do tubo. Se for muito curta, a cabeça da matriz colidirá com o mandril dianteiro e a máquina será danificada.

E. Ajuste da especificação da rosca:

A posição de ajuste da especificação da rosca foi demarcada antes de sair da fábrica. Se necessário, demarque novamente de acordo com o seguinte método. Por exemplo, produza roscas de tubo de 2":

(1) A parte marcada com a especificação de 2" no componente regulado por passo é ajustada para a posição correspondente.

(2) Solte os parafusos em ambas as extremidades da escala graduada da cabeça da matriz, mova a escala graduada, alinhe a linha de escala com a linha de índice e aperte os parafusos novamente.

F. Desmontar a matriz de rosqueamento:

(1) Solte a porca da alavanca da cabeça da matriz, mova-a para a extremidade mais distante e gire-a ligeiramente.

(2) Mova o bloco de cópia na direção direita, até que o rolo da cabeça da matriz toque a placa base (plano basal). Em seguida, retire a matriz de rosqueamento.

G. Instalação da matriz de rosqueamento:

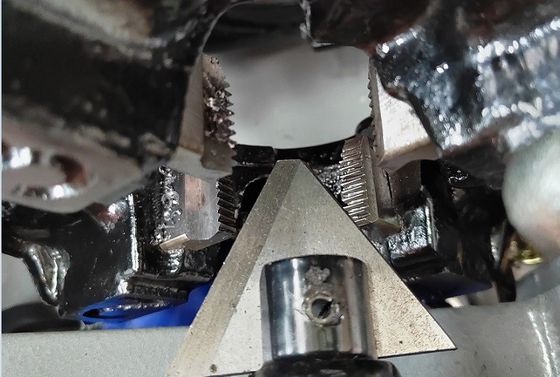

Insira a matriz de rosqueamento correspondente nas ranhuras da matriz em sequência. Ao inserir a matriz de rosqueamento, observe que: as matrizes de rosqueamento são preparadas em conjuntos, portanto, devem ser usadas em conjuntos. Quando uma matriz de rosqueamento estiver danificada, as outras três matrizes de rosqueamento devem ser substituídas ao mesmo tempo, para não afetar a qualidade do rosqueamento.

Nota: quando a matriz de rosqueamento é inserida na profundidade correta da ranhura da matriz, sua folga de travamento deve engatar com a chave de travamento da placa curva. Em seguida, gire a placa curva, e a matriz de rosqueamento será posicionada corretamente.

H. Corte e chanframento: em relação ao corte ou chanframento, corte antes de chanfrar.

Corte:

(1) Levante o chanfrador e a cabeça da matriz acima do tubo.

(2) Abaixe a estrutura da faca de corte e gire a alavanca da faca de corte. Aumente a abertura da estrutura da faca de corte, para que o rolo da estrutura da faca de corte passe por cima do tubo.

(3) Gire o volante de alimentação de corte e mova a faca de corte para a posição de corte necessária.

(4) Gire a alavanca da faca de corte, para que a faca de corte e o tubo sejam fixados.

(5) Ligue a máquina, gire lentamente a alavanca da faca de corte, para que a lâmina da faca de corte corte o tubo. Quando o tubo for girado por um círculo ou vários círculos, a alavanca da faca de corte será girada em 1/4 de círculo.

Após a conclusão do corte, retire o parafuso de alimentação da faca de corte e puxe a estrutura da faca de corte para a posição original.

Aviso: se a alavanca da faca de corte for girada muito violentamente, quando a faca de corte for cortada no tubo, o tubo pode ser deformado, a roda da faca de corte pode quebrar e o assento da faca de corte pode rachar.

Chanframento:

(1) Levante a cabeça da matriz e a faca de corte, coloque a alavanca de velocidade na posição de alta marcha, abaixe o chanfrador, empurre a barra da faca em direção ao tubo e faça a alavanca do chanfrador girar 1/4 de circunferência para travar a alavanca da faca.

(2) Ligue a máquina, gire o volante de alimentação de corte e empurre o chanfrador para o furo interno do tubo.

(3) Pare a máquina após concluir o trabalho, retraia a barra da faca e levante o chanfrador para a posição ociosa.

Falhas comuns e soluções

Aviso importante

1. Esta máquina deve ser usada com aterramento confiável e dispositivo anti-fuga.

2. Crianças são proibidas de tocar nesta máquina para evitar ferimentos.

3. Esta máquina não deve usar o mesmo soquete com máquinas de alta potência, como máquina de solda elétrica.

4. Braçadeiras de tubo não devem ser instaladas na máquina, para evitar rachaduras em componentes principais como o gabinete.

5. Solução saponificada não deve ser usada para resfriamento, como água.

6. Ao fazer rosca de tubo acima de 2½", é necessário adotar o modo de processamento de baixa marcha.

7. Ao sair da fábrica, a centralidade da máquina foi medida, mas os tubos no mercado têm certa ovalidade atualmente. Após a usinagem, as roscas dos parafusos podem ser profundas de um lado e rasas do outro. Se afetarem o uso, verifique a qualidade dos tubos.
