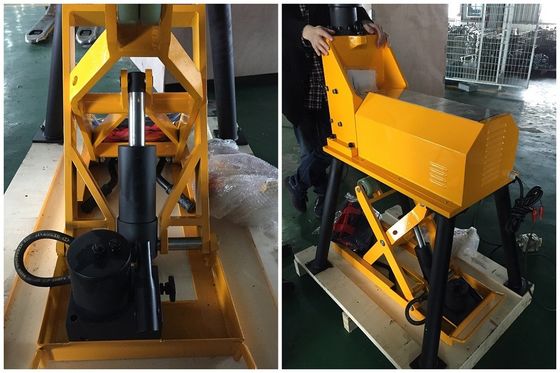

STG24A Máquina de rolagem de tubos de aço de 8' - 24' para acoplamentos pesados e tubos com ranhuras

Esta ranhura hidráulica equipada com bomba hidráulica atualizada, com função de ajuste de profundidade conveniente, alimentada por motor de indução de 2200w, é capaz de ranhurar tubos de 8''-24'.Projeto separado de rolos de rolamento do eixo de acionamento para substituição conveniente.

• Esta máquina é projetada para o gancho de tubos de aço de 8-24", sua ferramenta especificada para a conexão de acoplamentos pesados e tubos ganchos.
• Equipado com novas bombas hidráulicas e dispositivos de limitação de curso para fazer a profundidade de sulcos mais precisa e eficaz
• Alimentado por um motor de redução de engrenagens de alto desempenho, equipado com a unidade de roda de guia garante ranhuras de alta qualidade e alta eficiência de trabalho.
• Equipado com um suporte de tubos de aço hidráulico dobrável para facilitar a operação e economizar mão-de-obra.

Especificações

Equipamento padrão

• *Para tubos de aço SCH40
• Rodas de Knurl φ219-325
• Rodas de Knurl φ377-426
• Rodas de Knurl φ480-630
• Rodas de pinça φ219-530
• Rolhas de pinça φ630
• Estacionamento de tubos

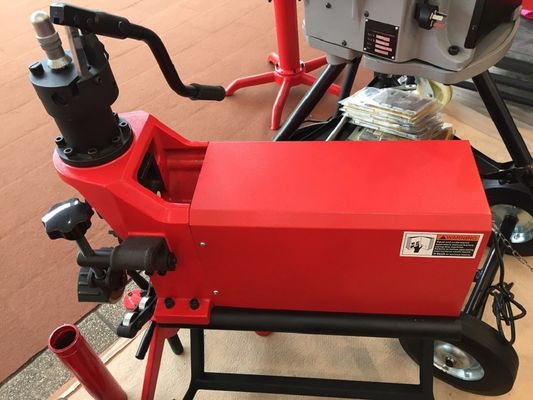

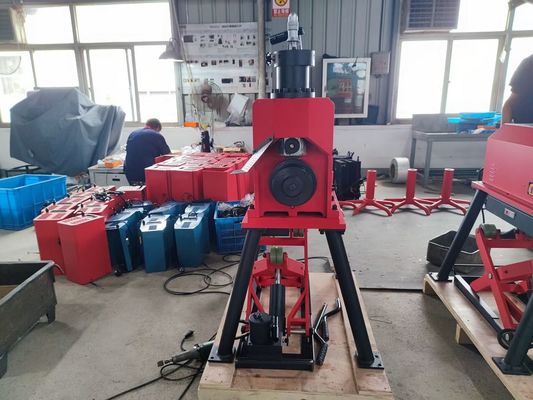

PICHES FOR ROLL GROOVER MACHINE 8'-24'

Funcionamento da máquina de arranque de tubos de rolo

Escolha o rolinho e a roda de torção adequados e instale-os na máquina de ranhurar os rolos.
Coloque o tubo na roda de torneamento e nos suportes dos tubos.Em seguida, ajustar a altura do tubo está para garantir que o tubo são 1 grau mais baixo do que o nível horizontal.

Apertar a válvula de alívio, sacudir a alça da bomba hidráulica, deixar o rolão de compressão indo para baixo até que ele toque a superfície da ponta do tubo.Faça-o entrar em contato com o quadro superior da bomba de óleo. Verifique os dados corretos de profundidade do sulco para tubos de diferentes diâmetros no gráfico. Por exemplo, se rolarmos sulco em um tubo de 8 polegadas, a profundidade será de 2,34 mm. Calcule a partir da linha de partida vermelha,girar a porca de limite 2.34mm para cima, em seguida, vire a porca de fixação para baixo até que ele toque a porca limite e fixá-lo.

Roda de guia lateral para apoiar o tubo.

Ligue a tomada de energia, ligue o interruptor para ligar a máquina, aperte a válvula de alívio novamente e bombeie a alça para começar a ranhurar.Continuar a balançar a alça até a porca limite atingir o topo da bomba de óleo (por favor, não balançar muito rápido). Permita que o tubo gire mais uma ou duas voltas para garantir que o sulco esteja completo. Finalmente desligue o interruptor e solte o botão da válvula de alívio.Rodar a roda de guia para fazê-lo longe do tuboRemova o tubo e verifique a profundidade do sulco com uma fita de medição do sulco do tubo.
