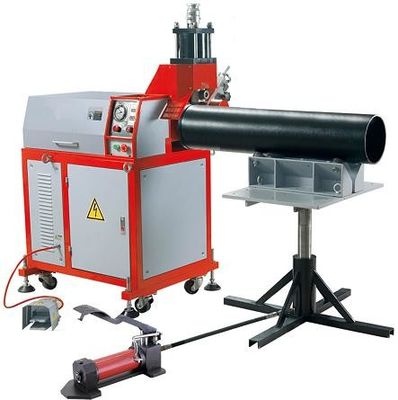

STG4Z Máquina de rolamento de 8' - 24' concebida para linha de produção automática de tubos de aço

Esta ranhuradora hidráulica é equipada com bomba hidráulica atualizada, com função conveniente de ajuste de profundidade, alimentada por motor de indução de 750 W, é capaz de ranhurar tubos de 1''-6''. Design de rolo recartilhado separado do eixo de transmissão para substituição conveniente.

● Esta máquina foi projetada para linha de produção automática de tubos de aço.
● O sistema elétrico e o sistema hidráulico são controlados por computador com tela sensível ao toque.
● Alcançar uma produção 100% automática depois de montada com a linha de produção de tubos de aço.
● O RPM de saída do fuso é variável para diferentes tubos de aço, a eficiência melhorou bastante.
● A linha de produção completa oferece alimentação automática de tubos.

Especificações
Modelo: STG4Z
Capacidade: 8"-24"(φ219-φ630mm de diâmetro)Tubo de aço SCH40
Máx. espessura da parede: 13mm
Potência do motor: 2200W 3PH
RPM de saída: 15rpm
Peso bruto: 490kg
Tamanho da embalagem: 107x85x168cm
98x98x63cm

Equipamento Padrão
*Para tubo de aço SCH40

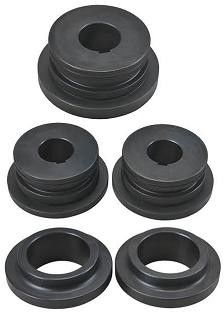

Roda recartilhada φ219-325
Roda recartilhada φ377-426
Roda recartilhada φ480-630
Rolo de pressão φ219-530
Rolo de pressão φ630
Suporte para tubos

Interruptor de pé

FOTOS PARA MÁQUINA DE GRAVADOR DE ROLO 8''-24''

OPERAÇÃO DA MÁQUINA DE CANALIZAÇÃO DE TUBO DE ROLO

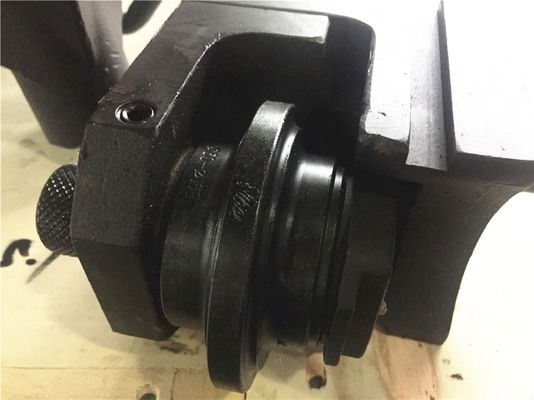

Escolha o rolo de pressão e a roda serrilhada corretos e instale-os na máquina de canal.
Coloque o tubo na roda serrilhada e nos suportes do tubo. Os suportes de tubos devem ser colocados na posição de 3/4 do comprimento do tubo. Em seguida, ajuste a altura dos suportes do tubo para garantir que o tubo esteja 1 grau abaixo do nível horizontal.
Aperte a válvula de alívio, agite a alavanca da bomba hidráulica, deixe o rolo de pressão descer até tocar a superfície da extremidade do tubo. Gire a porca limitadora para baixo, fazendo-a entrar em contato com a estrutura superior da bomba de óleo. Verifique os dados corretos da profundidade da ranhura para tubos de diferentes diâmetros na tabela. Por exemplo, se fizermos uma ranhura em um tubo de 8 polegadas, a profundidade será de 2,34 mm. Calcule a partir da linha inicial vermelha, gire a porca limite 2,34 mm para cima, depois gire a porca de fixação para baixo até tocar a porca limite e fixe-a. (Uma rotação circular na porca limite é igual a 2,5 mm) Gire a roda guia lateral para apoiar o tubo. Solte a válvula de alívio.
Conecte o plugue de alimentação e ligue o interruptor para ligar a máquina. Aperte a válvula de alívio novamente e bombeie a alavanca para começar a ranhurar. Continue a balançar a alavanca até que a porca limitadora alcance o topo da bomba de óleo (por favor, não balance muito rápido). Deixe o tubo girar mais uma ou duas voltas para garantir que a ranhura esteja concluída. Por fim desligue o interruptor e solte o botão da válvula de alívio. Gire a roda guia para afastá-la do tubo. Remova o tubo e verifique a profundidade da ranhura com uma fita métrica de ranhura para tubo.

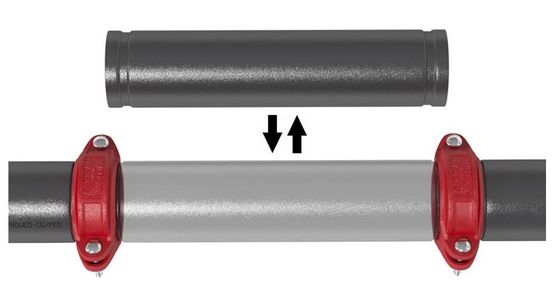

A máquina de ranhurar por rolo é um tipo de ferramenta de tubo para os trabalhadores fazerem ranhuras e depois conectarem o tubo usando juntas ranhuradas, como acoplamentos.
O princípio da máquina de ranhurar é a extrusão dura, quando o rolo superior toca a superfície do tubo, liga o motor, manuseia a bomba de óleo hidráulico para fazer o tubo girar. O rolo superior pode pressionar o tubo agitando a alça da bomba de óleo hidráulico e formar uma ranhura. A máquina de ranhurar por laminação é amplamente utilizada em sistemas de combate a incêndio, sistemas de sprinklers, instalações, unidades de cabeçalho maiores, uso industrial e mineração. A máquina de canal é caracterizada por estrutura compacta, operação flexível e formato bonito.
